DAI Mitglied im Blickpunkt: Ingenieurgesellschaft Experimentelle Statik mbH, Bremen
in: BAUKULTUR 4_2010 (S. 8-9)
Groß - Größer - Großmarkt
Stahlbetondecken im Großmarkt Hamburg
Die Stahlbetondecken des Großmarktes in Hamburg tragen Waren, Hubwagen, Gabelstapler, Arbeitsbühnen - und sich selbst. Ursprünglich für kleine LKW und Handwagen dimensioniert macht der heutige Warenumschlag den Einsatz von Gegengewichtsstaplern unumgänglich.
Methoden
Berechnungen müssen die Realität in abstrakten Modellen abbilden, damit sie überhaupt gelöst werden können. Misslingt der rechnerische Nachweis ausreichender Tragsicherheit, können Experimente weiter helfen. Sie decken vorhandene Tragreserven auf und loten die tatsächliche Tragfähigkeit aus.

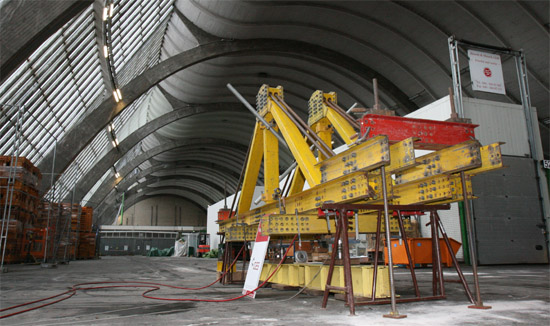

Großmarkthalle in Hamburg
Belastungsversuche
Für den Großmarkt Hamburg wurde unter laufendem Betrieb erfolgreich überprüft, welche Stapler zukünftig fahren dürfen und welche Fahrzeuge draußen bleiben müssen. Vereinfacht dargestellt funktionierte die Untersuchung folgendermaßen: Mit mobilem Belastungsgerät wurden geregelt die Lasten auf der Decke erzeugt, die sie später tragen soll. Um dabei zuverlässig bestimmen zu können, wie viel Last aufgebracht werden darf, wurden im Gebäude vorab an den richtigen Stellen Messgeräte positioniert und zeitgleich anhand der Ergebnisse der aktuelle Zustand analysiert. Schließlich soll die Decke auch nach dem Test noch viele Jahre weiter genutzt werden können.
Rechtliche Grundlage
Die Bemessung von Bauwerken und Bauwerksteilen darf auf Versuchen beruhen. Zahlreiche Vorschriften enthalten entsprechende Hinweise. Für eine reibungslose und schnelle Bearbeitung werden jedoch grundsätzlich Tragwerksplaner, Prüfingenieure und gegebenenfalls die zuständigen Baubehörden in den Planungsprozess eingebunden.
Erfahrungswerte
Durch Messungen lassen sich kurzfristig wesentlich wirklichkeitsnähere Angaben zur Tragsicherheit eines Bauwerks machen. Die Anwendungsbreite ist immens und umfasst sowohl historische, denkmalgeschützte Bauwerke als auch Neubauten. Positive Erfahrungen liegen von Tragwerken aus unterschiedlichen Materialien und Funktionen vor: Balkone, Brücken, Decken, Dächer, Fassaden, Fundamente, Koppelfugen, Säulen, Treppen, Tunnel und Windenergieanlagen.
PROJEKTDATEN
Untersuchungszeit: 3 Wochen
Untersuchte Bauteile: Decken und Unterzüge (ca. 40.000 m²)
Motivation: Nutzlasterhöhung
Bauherr: Großmarkt Obst, Gemüse und Blumen, Hamburg
Statik: Helmut Wiemer Ing.ges. für Bauwesen mbH, Hamburg
Prüfingenieur: OSJ Ingenieure Berat. Ing. VBI, Hamburg
Kunst im Bau
Leichtbetondielen im Neuen Museum Weserburg in Bremen
Das Dach des Neuen Museums Weserburg ist mit Leichtbetondielen b/l ~ 0,50/2,10 m eingedeckt (Dachneigung ca. 48°). Diese sind auf Stahlträgern (Sparren) gelagert und wiesen Durchbiegungen und deutlich sichtbare Risse quer zur Spannrichtung (w ≤ 0,5 mm) auf. Die Ursachen dieses Rissbildes waren unbekannt - einige Risse wurden bereits ein Jahr zuvor mit Gipsmarken versehen und hatten sich seitdem nicht weiter geöffnet.

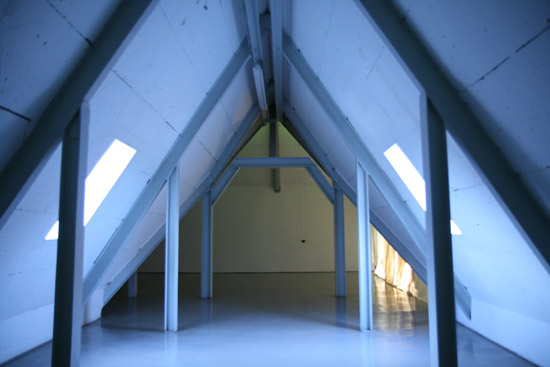

Dachraum des Neuen Museums Weserburg in Bremen
Tragsicherheitsnachweis
Mit Belastungsversuchen wurden die maßgebenden Beanspruchungen aus den Lastbildern Schnee, Wind und Mannlast nachgebildet und die Gebrauchstauglichkeit und Tragsicherheit erfolgreich nachgewiesen. Dazu musste ein Teilbereich des Museums nur kurzfristig abgesperrt werden.
Bauteilüberwachung
Die Rissweiten und Rissweitenveränderungen wurden aufgenommen, sodass anschließend eine Empfehlung zur Wiederherstellung der Dauerhaftigkeit gegeben werden konnte. In Absprache mit den Baubeteiligten wurden anschließend an 12 Stellen Rissmonitore zur langfristigen Bauteilüberwachung installiert.
PROJEKTDATEN
Untersuchungszeit: 3 Tage
Untersuchte Bauteile: Leichtbetondielen (ca. 1.000 m²)
Motivation: Überwachung
Bauherr: Sondervermögen für Immobilien und Technik vertreten durch Immobilien AÖR, Bremen
Planung: Architekturbüro Ruwe, Bremen
Statik: Ingenieurbüro Neumann und Mirsanaye, Bremen
Prüfingenieur: Prof. Bellmer Ingenieurgruppe, Bremen
ÜBER DAS BÜRO
Mitgliedschaft im AIV Oldenburg
Ingenieurgesellschaft Experimentelle Statik mbH
Prof. Dr.-Ing. Marc Gutermann
Neustadtswall 30
28199 Bremen
Tel. 04 21 / 59 05-23 45
Fax 04 21 / 59 05-23 16
Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!
www.belastungsversuch.de
gegründet 2008
derzeit 2 fest Angestellte und Freiberufler
Planen im Bestand, Bauwerksdiagnose, experimentell gestützte Tragsicherheitsnachweise, Belastungsversuche, Denkmalschutz
